【 PORT CONNECTOR】
PORT CONNECTOR,Tube fitting, Tube

Fractional sizes

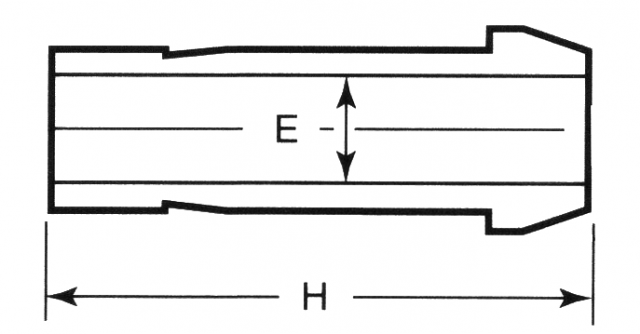

Tube OD Catalog Number E H
1/16
-PC-01F
0.03 0.54
1/8
-PC-02F
0.08 0.88
1/4
-PC-04F
0.17 0.98
5/16
-PC-05F
0.22 1.02
3/8
-PC-06F
0.27 1.05
1/2
-PC-08F
0.37 1.43
5/8
-PC-10F
0.47 1.49
3/4
-PC-12F
0.58 1.49
1
-PC-16F
0.80 1.94
1 1/4
-PC-20F
1.02 2.72
1 1/2
-PC-24F
1.25 3.31
2
-PC-32F
1.72 4.56
Dimensions are for reference purposes only.
PORT CONNECTOR,Tube fitting, Tube

Metric Sizes

Tube OD Catalog Number E H
3 -PC-03M
1.9 22.2
6 -PC-06M
4.1 25.0
8 -PC-08M
5.6 26.0
10 -PC-10M
7.1 27.1
12 -PC-12M
8.8 36.2
15 -PC-15M
11.2 37.8
16 -PC-16M
12.0 37.8
18 -PC-18M
13.9 37.8
20 -PC-20M
15.5 39.4
25 -PC-25M
19.9 49.3
28 -PC-28M
22.5 63.5
30 -PC-30M
24.3 67.6
32 -PC-32M
26.5 69.7
38 -PC-38M
31.6 81.9
Dimensions are for reference purposes only.
 產 品 名 稱 : PORT CONNECTOR
$ 未定
商品說明

Fractional sizes

Tube OD Catalog Number E H
1/16
-PC-01F
0.03 0.54
1/8
-PC-02F
0.08 0.88
1/4
-PC-04F
0.17 0.98
5/16
-PC-05F
0.22 1.02
3/8
-PC-06F
0.27 1.05
1/2
-PC-08F
0.37 1.43
5/8
-PC-10F
0.47 1.49
3/4
-PC-12F
0.58 1.49
1
-PC-16F
0.80 1.94
1 1/4
-PC-20F
1.02 2.72
1 1/2
-PC-24F
1.25 3.31
2
-PC-32F
1.72 4.56
Dimensions are for reference purposes only.
其他說明

Metric Sizes

Tube OD Catalog Number E H
3 -PC-03M
1.9 22.2
6 -PC-06M
4.1 25.0
8 -PC-08M
5.6 26.0
10 -PC-10M
7.1 27.1
12 -PC-12M
8.8 36.2
15 -PC-15M
11.2 37.8
16 -PC-16M
12.0 37.8
18 -PC-18M
13.9 37.8
20 -PC-20M
15.5 39.4
25 -PC-25M
19.9 49.3
28 -PC-28M
22.5 63.5
30 -PC-30M
24.3 67.6
32 -PC-32M
26.5 69.7
38 -PC-38M
31.6 81.9
Dimensions are for reference purposes only.
