【 ADAPTER/REDUCER – BULKHEAD】
ADAPTER/REDUCER – BULKHEAD,Tube fitting, Tube ADAPTER/REDUCER – BULKHEAD,Tube fitting, Tube

Fractional sizes

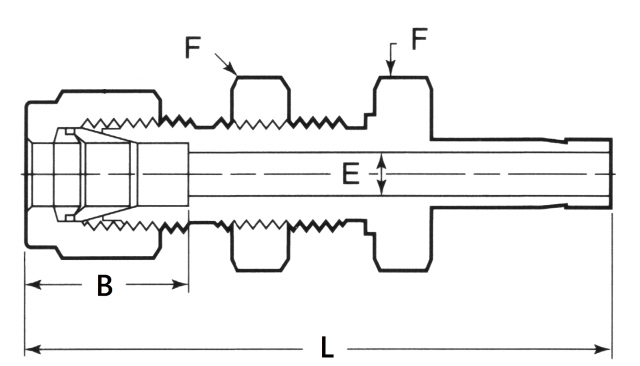

Tube OD Catalog Number L B E F Panel Hole Size Max Panel Thickness
1/8
-ADBH-02F
1.95 0.50 0.08 1/2 21/64 0.50
1/4
-ADBH-04F
2.20 0.60 0.17 5/8 29/64 0.40
3/8
-ADBH-06F
2.41 0.66 0.27 3/4 37/64 0.44
1/2
-ADBH-08F
2.87 0.90 0.37 15/16 49/64 0.50
5/8
-ADBH-10F
2.96 0.96 0.47 11/16 57/64 0.50
3/4
-ADBH-12F
3.21 0.96 0.58 13/16 11/64 0.66
1 -ADBH-16F
3.95 1.23 0.80 15/8 121/64 0.75
Dimensions are for reference purposes only.
 產 品 名 稱 : ADAPTER/REDUCER – BULKHEAD
$ 未定
商品說明

Fractional sizes

Tube OD Catalog Number L B E F Panel Hole Size Max Panel Thickness
1/8
-ADBH-02F
1.95 0.50 0.08 1/2 21/64 0.50
1/4
-ADBH-04F
2.20 0.60 0.17 5/8 29/64 0.40
3/8
-ADBH-06F
2.41 0.66 0.27 3/4 37/64 0.44
1/2
-ADBH-08F
2.87 0.90 0.37 15/16 49/64 0.50
5/8
-ADBH-10F
2.96 0.96 0.47 11/16 57/64 0.50
3/4
-ADBH-12F
3.21 0.96 0.58 13/16 11/64 0.66
1 -ADBH-16F
3.95 1.23 0.80 15/8 121/64 0.75
Dimensions are for reference purposes only.
其他說明
備註說明
