‧Your position: SPEC-METAL INC. > Products > > UNION CROSS
回上一頁 上一筆 下一筆

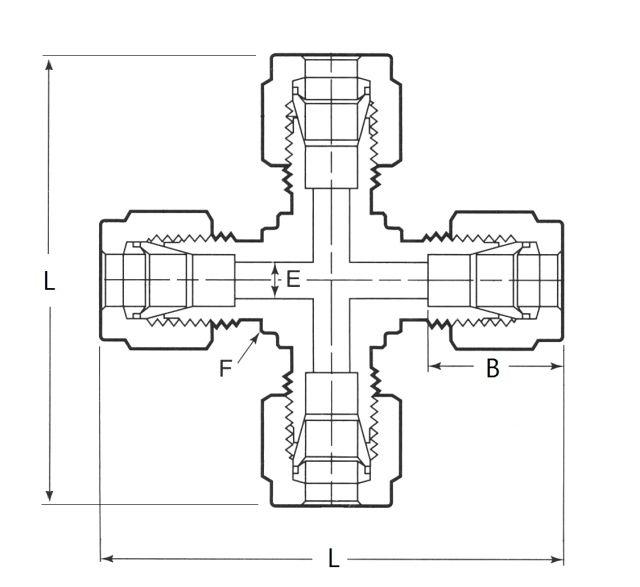

【 UNION CROSS】
UNION CROSS,Tube fitting, Tube

Fractional sizes

Tube OD Catalog Number L B E F(in.)
1/8
-UC-02F
1.76 0.50 0.09 3/8
1/4
-UC-04F
2.12 0.60 0.19 1/2
5/16
-UC-05F
2.34 0.64 0.25 5/8
3/8
-UC-06F
2.40 0.66 0.28 5/8
1/2
-UC-08F
2.84 0.90 0.41 13/16
3/4
-UC-12F
3.14 0.96 0.62 1 1/16
1
-UC-16F
3.86 1.23 0.88 1 3/8
Dimensions are for reference purposes only.
UNION CROSS,Tube fitting, Tube

Metric sizes

Tube OD Catalog Number L B E F(in.)
3 -UC-03M
44.7 12.9 2.4 3/8
6 -UC-06M
53.9 15.3 4.8 1/2
8 -UC-08M 59.7 16.2 6.4 5/8
10 -UC-10M
67.0 17.2 7.9 13/16
12 -UC-12M
72.0 22.8 9.5 13/16
16 -UC-16M
74.0 24.4 12.7 15/16
18 -UC-18M
76.6 24.4 15.1 1 1/16
20 -UC-20M
89.3 26.0 15.9 1 3/8
22 -UC-22M
89.4 26.0 18.3 5/8
25 -UC-25M
98.3 31.3 21.8 1 3/8
Dimensions are for reference purposes only.
 產 品 名 稱 : UNION CROSS
$ 未定
商品說明

Fractional sizes

Tube OD Catalog Number L B E F(in.)
1/8
-UC-02F
1.76 0.50 0.09 3/8
1/4
-UC-04F
2.12 0.60 0.19 1/2
5/16
-UC-05F
2.34 0.64 0.25 5/8
3/8
-UC-06F
2.40 0.66 0.28 5/8
1/2
-UC-08F
2.84 0.90 0.41 13/16
3/4
-UC-12F
3.14 0.96 0.62 1 1/16
1
-UC-16F
3.86 1.23 0.88 1 3/8
Dimensions are for reference purposes only.
其他說明

Metric sizes

Tube OD Catalog Number L B E F(in.)
3 -UC-03M
44.7 12.9 2.4 3/8
6 -UC-06M
53.9 15.3 4.8 1/2
8 -UC-08M 59.7 16.2 6.4 5/8
10 -UC-10M
67.0 17.2 7.9 13/16
12 -UC-12M
72.0 22.8 9.5 13/16
16 -UC-16M
74.0 24.4 12.7 15/16
18 -UC-18M
76.6 24.4 15.1 1 1/16
20 -UC-20M
89.3 26.0 15.9 1 3/8
22 -UC-22M
89.4 26.0 18.3 5/8
25 -UC-25M
98.3 31.3 21.8 1 3/8
Dimensions are for reference purposes only.
備註說明
