‧Your position: SPEC-METAL INC. > Products > > FEMALE CONNECTOR – BULKHEAD
回上一頁 上一筆 下一筆
【 FEMALE CONNECTOR – BULKHEAD】
FEMALE CONNECTOR – BULKHEAD,Tube fitting, Tube

Fractional sizes

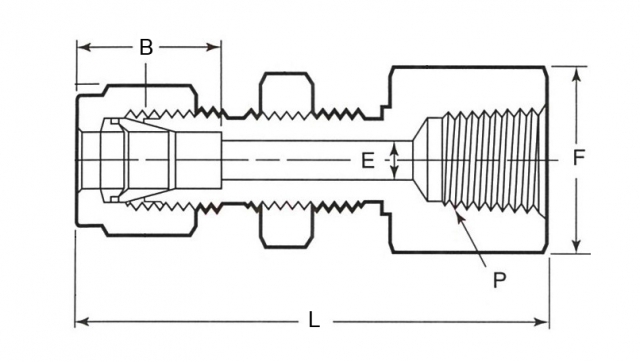

Tube OD P-NPT Size Catalog Number L B E F Panel
Hole
Size
Max
Panel
Thickness
1/8
1/8
-FCBH-02F-02N
1.76 0.50 0.09 9/16 21/64 0.50
1/4
1/8
1/4
-FCBH-04F-02N
-FCBH-04F-04N
1.85
2.04
0.60 0.19 5/8
3/4
29/64 0.40
3/8
1/4
-FCBH-06F-04N
2.17 0.66 0.28 3/4 37/64 0.44
1/2
3/8
1/2
-FCBH-08F-06N
-FCBH-08F-08N
2.43
2.62
0.90 0.41 15/16
11/16
49/64 0.50
Dimensions are for reference purposes only.
FEMALE CONNECTOR – BULKHEAD,Tube fitting, Tube

Metric sizes

Tube OD P-NPT Size Catalog Number L B E F Panel
Hole
Size
Max
Panel
Thickness
6 1/4
-FCBH-06M-04N
51.8 15.3 4.8 19 11.5 10.2
12 1/2
-FCBH-12M-08N
66.5 22.8 9.5 27 19.5 12.7
Dimensions are for reference purposes only.
 產 品 名 稱 : FEMALE CONNECTOR – BULKHEAD
$ 未定
商品說明

Fractional sizes

Tube OD P-NPT Size Catalog Number L B E F Panel
Hole
Size
Max
Panel
Thickness
1/8
1/8
-FCBH-02F-02N
1.76 0.50 0.09 9/16 21/64 0.50
1/4
1/8
1/4
-FCBH-04F-02N
-FCBH-04F-04N
1.85
2.04
0.60 0.19 5/8
3/4
29/64 0.40
3/8
1/4
-FCBH-06F-04N
2.17 0.66 0.28 3/4 37/64 0.44
1/2
3/8
1/2
-FCBH-08F-06N
-FCBH-08F-08N
2.43
2.62
0.90 0.41 15/16
11/16
49/64 0.50
Dimensions are for reference purposes only.
其他說明

Metric sizes

Tube OD P-NPT Size Catalog Number L B E F Panel
Hole
Size
Max
Panel
Thickness
6 1/4
-FCBH-06M-04N
51.8 15.3 4.8 19 11.5 10.2
12 1/2
-FCBH-12M-08N
66.5 22.8 9.5 27 19.5 12.7
Dimensions are for reference purposes only.
